產品概述：

中為一級SPD浪涌專用后備保護又叫SCB、SSD、SPD后備保護器等，為T1試驗（10/350us）等級浪涌保護器、電源防雷器前端專用的后備保護開關裝置，能夠耐受和Ⅰ類SPD浪涌防雷模塊相同的雷電浪涌而不斷開，和一級浪涌保護器完美匹配。當SPD浪涌保護器出現故障時可切斷3A的低短路電流以及100kA的高短路電流，防止SPD出現損壞、起火等事故。

SCB浪涌后備保護器性能特點：
根據雷電流與工頻續流的幅頻特性差異，對通過SCB的電流實現有選擇的導通和分?jǐn)啵?/span>
能夠耐受與SPD相對應的limp或Imax而不斷開,完美配合SPD泄放浪涌電流；
對通過SPD小的工頻續流，能及時分?jǐn)啵顺Ｒ?guī)后備保護裝置的保護盲區；

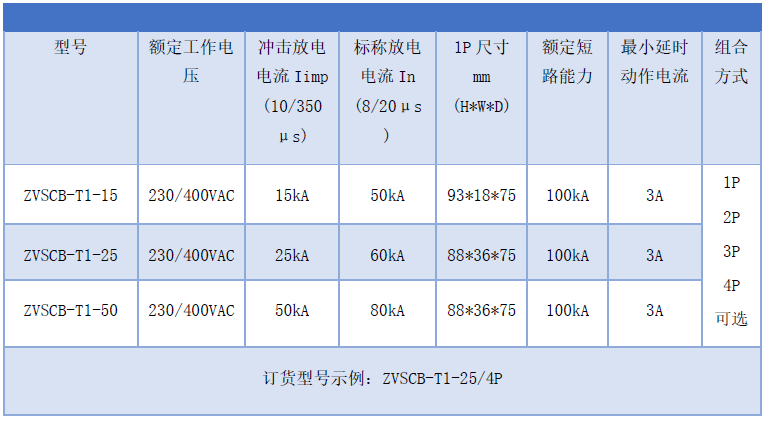

詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

產品尺寸圖：

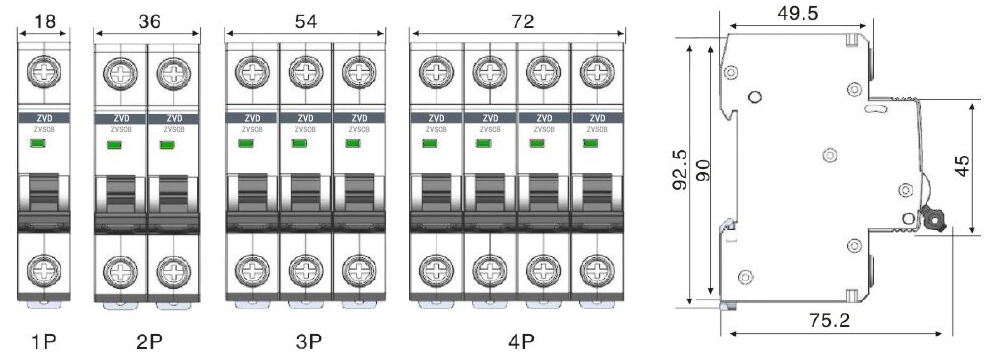

1、15kA尺寸圖

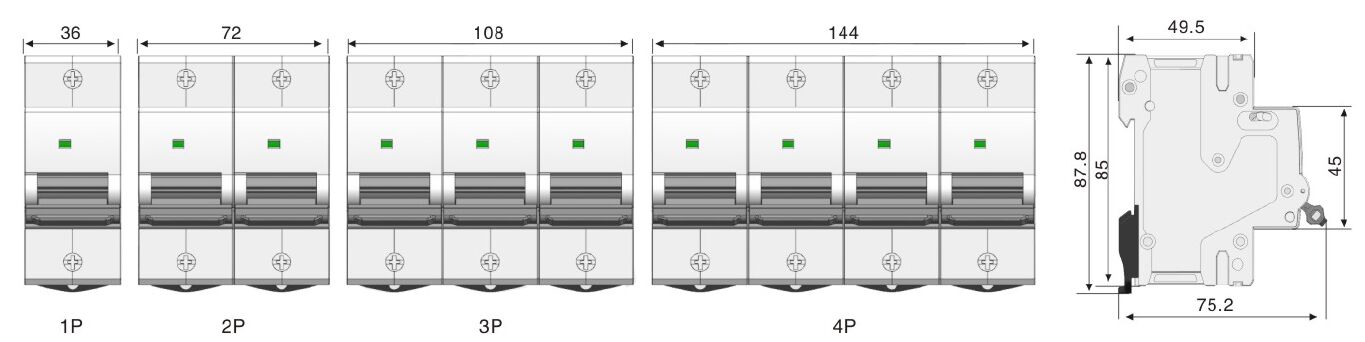

2、25kA/50kA尺寸圖

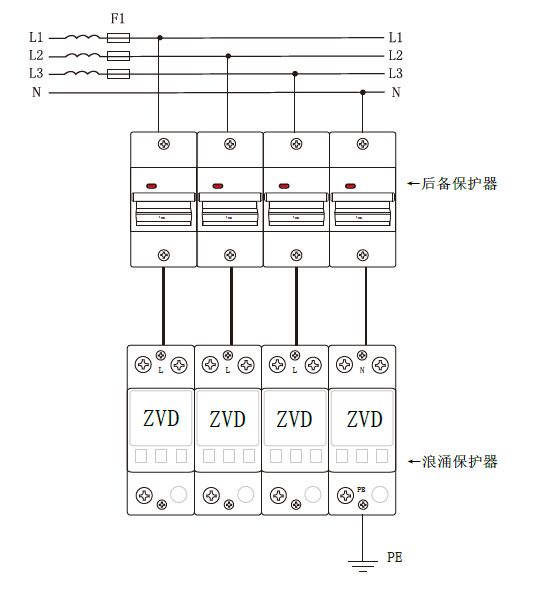

產品接線圖：

安裝說明：
后備保護器需安裝在防水環境以及無劇烈震動場所；
確保后備保護器額定電壓滿足實際使用要求；
SCB后備保護器安裝如圖所示，串聯安裝在浪涌保護器前面即可；
上電前應檢查線纜與接線端子之間的連接是否牢固；
該產品可選配報警接口（默認不帶），當產品損壞可輸出常開或常閉的開關量信號，用于遠程監控。
