野外配電柜和設備柜的防雷器配置方案！

2022-09-21 · 閱讀1725

隨著我國經濟發展越來越好，電力、通信、工控等系統的應用量也越來越大。有時候，這些系統處于野外環境，系統配電箱和設備柜設備有遭受雷擊的風險，應對其進行防雷設計。防雷系統包括避雷針、引下線及接地地網。天線、站房等位于避雷針45°角以下的安 全區內，地網接地電阻達到<10Ω指標。室外信號傳輸電纜均采用屏蔽電纜，電纜用Φ50 的鍍鋅管套護，采用溝埋方式，防止數據信號線引雷。信號線纜與RTU等設備連接端應安裝電源及信號避雷器。

野外配電柜和設備柜的防雷器配置，主要從其電源傳輸線路以及信號傳輸線路端口進行防雷器配置。

接下來，中為防雷給大家介紹一下。

1、野外配電柜和設備柜的電源防雷器配置

據統計，大部分浪涌侵入設備的途徑是通過電源線侵入。所以，戶外設備箱的電源防雷器是一定要配置的。

戶外電源防雷器的配置要根據電源線路的類型類配，一般來說，主要分為直流輸入和交流市電輸入兩種，根據這兩種不同的輸入電源，配置交流防雷器和直流防雷器即可。

①交流輸入

野外設備柜的交流輸入是從較遠的機房或配電箱引來的220VAC市電，市電進入設備柜后，給柜內設備供電。

這條引入的市電線路就是浪涌侵入的通道之一，應在這里安裝交流220V浪涌保護器。

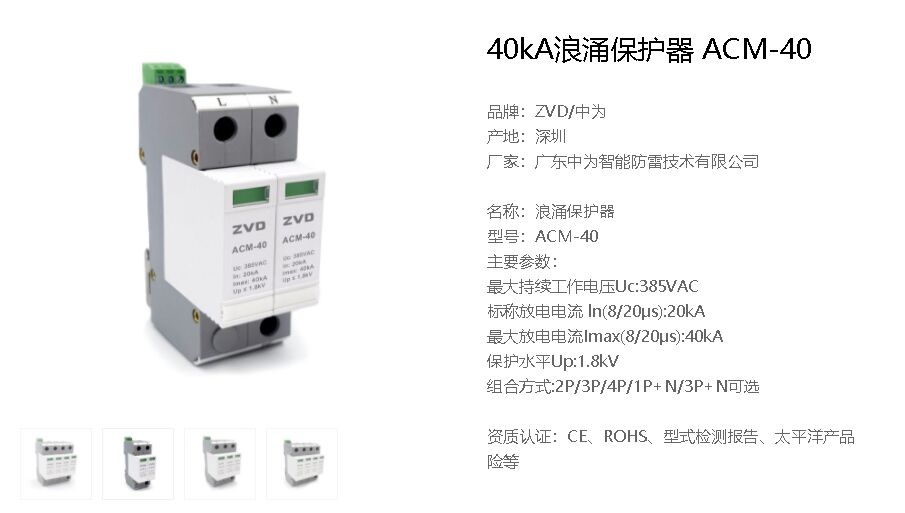

推薦選擇第二級單相浪涌保護器，型號ACM-40/2P，最大通流量40kA，標稱放電電流20kA。該產品安裝在配電柜和設備柜的主開關輸出側，導軌式固定安裝，接線為并聯式接線。

②直流輸入

有時候沒有市電取電時，野外設備柜會采用光伏太陽能電池板和蓄電池供電，原理是太陽能組件輸入直流電接入控制器，控制器控制設備用電及蓄電池的充放電。

在太陽板輸出的直流電接進控制器的線路上，應安裝直流防雷器。

這里的直流防雷器需根據系統電壓來配置，最常見的是24VDC以及48VDC。

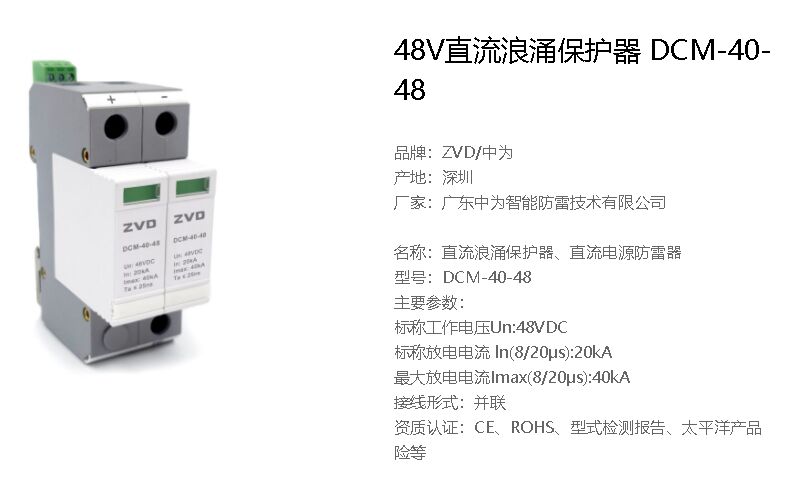

推薦型號DCM-40-48。

2、野外配電柜和設備柜的信號防雷器配置

除了電源通道，野外設備箱的信號通道也需要配置防雷器。最常見的就是網絡通信線路以及RS485線路、4~20mA模擬量線路這三種，其他的信號線路可咨詢中為防雷公司，根據信號傳輸類型來選擇即可。

①網絡通信線路防雷

應再輸入設備箱的網線上安裝對應的網絡信號防雷器，網絡防雷器的選擇根據兩點，一是確定傳輸速率是百兆還是千兆，百兆選100M網絡防雷器，千兆就選1000M網絡防雷器。二是確定輸入網線有多少條，如果數量多，可以選擇多路的網絡防雷器，目前最多有24路的網絡防雷器。

②RS485總線防雷

在輸入設備箱的RS485總線上安裝二線制的RS485防雷器，可以防止感應浪涌沿著485線路侵入系統造成芯片損壞，推薦型號ZVS-ICS12。

③4~20mA模擬量信號線路防雷

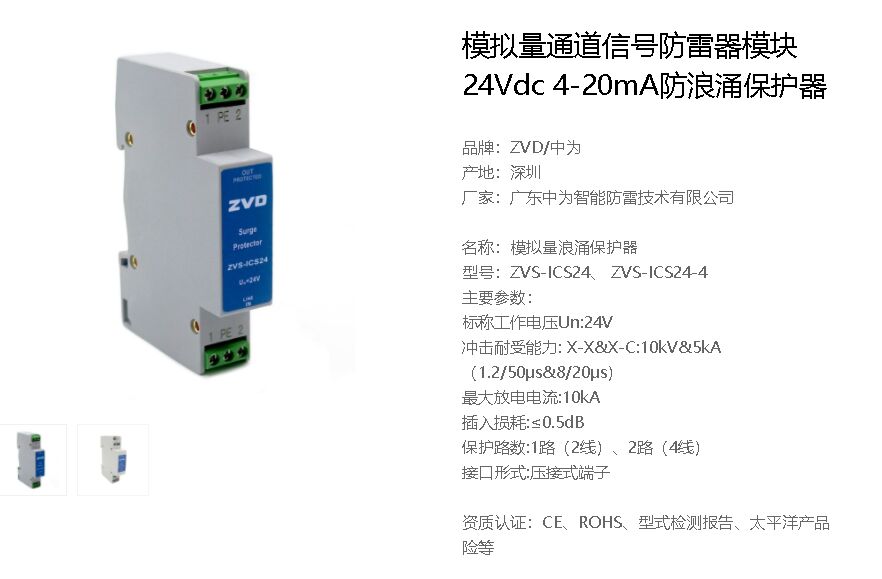

在輸入的模擬量線路上安裝模擬量信號防雷器，防雷器傳輸特性需滿足4~20mA的要求，推薦型號ZVS-ICS24。

3、接地措施

野外配電柜和設備柜的防雷方案除了配置電源和信號防雷器外，還需要注意做好線路屏蔽以及接地措施，防雷器如果不接地是起不到防雷效果的，接地電阻應做到小于10歐姆，所有防雷器均應用銅線接到設備箱的接地匯流排，匯流排再與大地可靠相連！
