GB/T17626.5電磁兼容等級3浪涌測試電壓說明

2026-08-31 · 閱讀65

GB/T 17626.5-2019（等同 IEC 61000-4-5:2014）電磁兼容試驗和測量技術浪涌(沖擊)抗擾度試驗，是很多設備必做的測試。

需要注意的是，這個測試不是針對浪涌保護器，而是將浪涌保護器和被保護設備成套安裝后一起測試。

大部分時候，這個測試的沖擊等級對浪涌保護器來說很輕松，但是還是會出現設備重啟、損壞等現象，這種情況一般是浪涌保護器和設備之間的匹配問題。

接下來，中為防雷從以下內容進行介紹GB/T17626.5電磁兼容等級3浪涌測試電壓說明：

一、核心標稱值

標準表 1 規定的開路試驗電壓標稱值為 2.0 kV，允許公差 ±10%，即實際輸出電壓范圍為 1.8 kV ~ 2.2 kV。

試驗等級	開路試驗電壓（±10%）/kV
1	0.5
2	1.0
3	2.0
4	4.0
X	特定定制

該數值是共模（線 - 地）測試的開路電壓基準，也是行業內說 “等級 3 是 2kV 浪涌” 的來源。

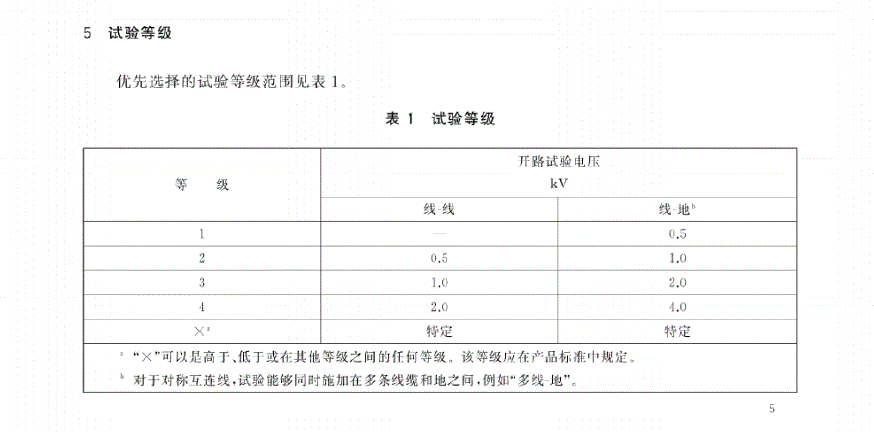

標準內截圖如下：

二、不同耦合模式的實際測試電壓

等級 3 的 2kV 是共模標稱值，實際測試分共模、差模兩種施加方式，電壓不同：

1.      共模測試（線 - 地）：直接施加 2kV 開路電壓，是浪涌測試的主要考核模式。

2.      差模測試（線 - 線）：電壓為共模的一半，即 1kV。

 原因：電源端口差模通過 18μF 耦合電容分壓實現，等效差模電壓為共模的 1/2，這是標準電路結構決定的。

三、不同端口的波形與電壓差異

1. 電源端口、短距離信號 / 控制端口

采用1.2/50μs 開路電壓波 + 8/20μs 短路電流波的組合波發生器：

?        共模：2kV（等級 3 標稱值）

?        差模：1kV

2. 戶外對稱通信線端口（如網線、電話線）

有時采用10/700μs 電壓波發生器，等級對應電壓與組合波不同：

?  等級 3 對應的開路電壓同樣為 2kV，但波形、耦合方式與電源端口完全不同。

四、補充說明

1.      該等級數值在舊版 GB/T 17626.5-2008 與現行 2019 版中完全一致，無變更。

2.      日常表述中 “等級 3 浪涌” 默認指共模 2kV；若涉及差模需單獨說明，避免混淆。

3.      測試需配合對應的耦合 / 去耦網絡（CDN），直接發生器輸出與端口實際施加的電壓會因網絡結構不同有差異，需以標準規定的端口電壓為準。
