帶遠程報警浪涌保護器(SPD)全面介紹

帶遠程報警功能的浪涌保護器 (Surge Protective Device, SPD) 是傳統浪涌保護器的智能化升級產品，它在保持原有浪涌電流泄放和過電壓抑制功能的基礎上，增加了狀態監測、故障報警和數據傳輸能力，能夠?qū)崟r向運維人員反饋設備運行狀態，實現從 "被動保護" 到 "主動監測" 的轉變。

一、基本概念與分類

1.1 定義與工作原理

浪涌保護基本原理：

?        正常工作時：SPD 呈高阻抗?fàn)顟B(tài)，對供電系統無影響

?        浪涌入侵時：在納秒級時間內 (≤25ns) 迅速導通，將浪涌能量通過接地系統泄放入大地

?        浪涌過后：自動恢復為高阻狀態，不影響系統正常供電

遠程報警功能原理：

?        干接點式：通過內置微動開關實現。當 SPD 內部壓敏電阻 (MOV) 或氣體放電管 (GDT) 劣化失效時，熱脫扣裝置動作，帶動指示窗口變色并觸發微動開關，使干接點狀態發生改變 (常開變常閉或常閉變常開)

?        智能傳感器式：內置溫度、漏電流、電壓等多種傳感器，實時監測 SPD 核心參數，通過微處理器分析判斷設備狀態，輸出數字信號進行報警

1.2 主要分類

根據遠程報警實現方式的不同，可分為：

類型	實現方式	功能特點	適用場景
基礎遙信型	干接點 (Form C) 輸出	僅能反饋 SPD 劣化 / 失效狀態	簡單監控系統、已有 PLC/SCADA 平臺

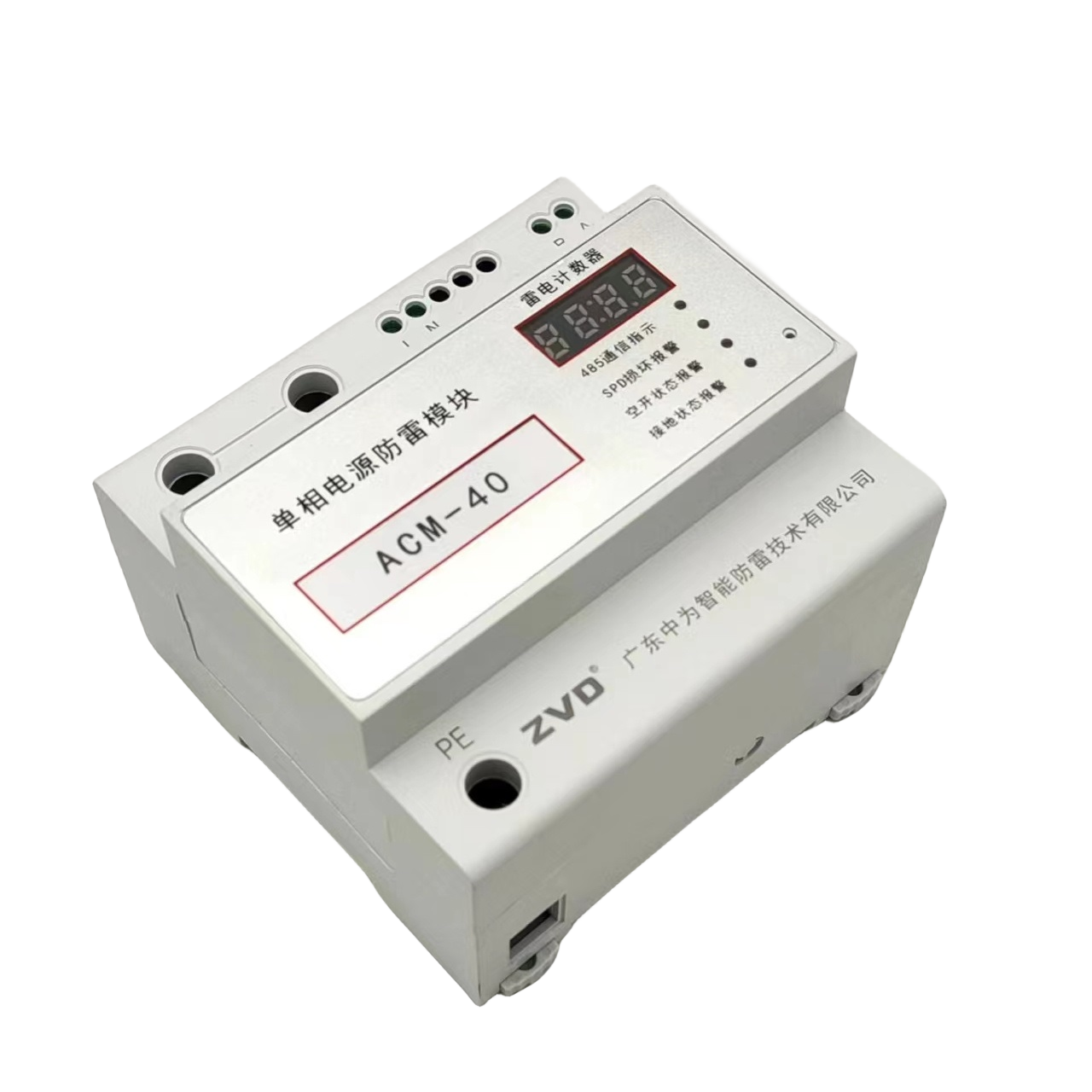

智能監測型	內置傳感器 + RS485 通訊	可監測溫度、漏電流、雷擊次數、后備開關狀態等	工業控制、數據中心
無線智能型	LoRa/NB-IoT/4G 無線傳輸	無需布線，直接上傳至云平臺	光伏電站、通信基站、無人值守站房
系統集成型	智能防雷監控系統	多設備集中管理、數據分析、趨勢預測	大型建筑群、工業園區、智慧城市

二、核心功能特點

2.1 基礎浪涌保護功能

?        泄放雷電感應和操作過電壓產生的浪涌電流

?        將浪涌過電壓限制在設備可承受范圍內

?        內置熱脫扣和過流保護，防止 SPD 失效后引發火災

?        具備可視狀態指示窗口 (綠色正常，紅色故障)

2.2 遠程狀態監測功能

?        基礎遙信型：實時監測 SPD 劣化 / 失效狀態

?        智能監測型：可監測以下參數：

?    SPD 運行狀態 (正常 / 故障)

?    浪涌動作次數及發生時間

?    內部溫度 (-20~+125°C)

?    泄漏電流 (50μA 起)

?    后備保護開關狀態

?    接地回路狀態

2.3 故障自動報警功能

?        當 SPD 劣化或失效時，秒級內觸發報警

?        支持多種報警方式：平臺彈窗、短信通知、郵件提醒、聲光報警

?        可精準定位故障設備位置，避免大范圍排查

?        報警信息可與其他自動化系統 (消防、安防) 聯動

2.4 數據記錄與分析功能

?        自動記錄所有報警事件和浪涌沖擊事件

?        生成歷史數據報表和運行趨勢圖

?        基于數據分析進行 SPD 剩余壽命評估

?        提前預警潛在故障風險，實現預防性維護

2.5 集中化管理功能

?        支持多站點、多設備集中監控

?        統一管理平臺，可視化展示所有設備狀態

?        可分級授權管理，滿足不同層級用戶需求

?        支持遠程參數配置和固件升級

三、關鍵技術參數

3.1 基礎電氣參數

?        最大持續工作電壓 (Uc)：AC 230V、400V；DC 600V、1000V、1500V

?        沖擊電流 (Iimp)：T1 級 12.5kA、25kA (10/350μs)

?        標稱放電電流 (In)：T2 級 20kA、40kA、80kA (8/20μs)

?        最大放電電流 (Imax)：T2 級 40kA、80kA、100kA+(8/20μs)

?        電壓保護水平 (Up)：主配電≤1.5kV，精密設備≤1.0kV

?        響應時間：≤25ns

3.2 智能監測參數

?        溫度測量精度：±1°C

?        電壓監測精度：±1%~±2%

?        雷擊計數精度：1 次 / 事件

?        數據上報周期：5s~60min 可設定

?        通信速率：RS485≥9600bps

3.3 干接點參數

?        觸點類型：Form C (常開 NO + 常閉 NC + 公共端 COM)

?        觸點容量：AC 250V/5A，DC 30V/3A

?        機械壽命：≥10^5 次

?        絕緣電阻：≥100MΩ

四、選型指南

4.1 按應用位置選型

?        總配電柜 (LPZ0-1 區)：T1 級 (10/350μs) 或 T1+T2 復合型，Iimp≥12.5kA

?        樓層分配電箱 (LPZ1-2 區)：T2 級 (8/20μs)，In≥40kA

?        設備前端 (LPZ2-3 區)：T3 級，Up≤1.2kV

4.2 按系統類型選型

?        TN-S 系統：4P (3+NPE) 或 3P+NPE

?        TT 系統：必須帶 N-PE 保護模塊

?        IT 系統：3P

?        光伏 / 風電系統：直流專用 SPD，Uc≥系統最高工作電壓的 1.2 倍

4.3 按通信方式選型

?        已有 PLC/SCADA 系統：選擇基礎遙信型 (干接點輸出)

?        工業現場：選擇 RS485 通訊型，支持 Modbus-RTU 協議

?        布線困難的戶外場景：選擇 LoRa/NB-IoT 無線型

?        大型項目集中管理：選擇系統集成型，配套智能防雷監控平臺

4.4 選型注意事項

1.      必須符合國家標準 GB/T 18802.1-2020 和行業規范

2.      通流容量應根據當?shù)乩纂娀顒訌?qiáng)度和被保護設備重要性確定

3.      電壓保護水平 Up 必須低于被保護設備的耐壓值

4.      必須配備專用后備保護器 (SCB)，不能用普通斷路器替代

5.      智能功能應按需選擇，避免過度配置增加成本

五、安裝與接線方法

5.1 主電路接線

?        采用并聯安裝方式，SPD 連接在相線與地線之間

?        連接線要求短、粗、直，長度不宜超過 0.5 米

?        導線截面積：相線、零線≥16mm2 銅，地線≥25mm2 銅

?        SPD 的 PE 端應直接接至配電柜主接地排

5.2 遠程報警接線 (干接點)

?        干接點端子通常為綠色，標注有 COM、NO、NC

?        正常狀態：COM 與 NC 閉合，COM 與 NO 斷開

?        故障狀態：COM 與 NC 斷開，COM 與 NO 閉合

?        使用雙絞線屏蔽電纜 (≥0.75mm2) 連接至監控系統

?        屏蔽層僅在監控系統端單端接地，避免形成地環路

5.3 智能通信接線 (RS485)

?        RS485 接口通常標注為 A、B 或 +、-

?        采用屏蔽雙絞線，A 接 A，B 接 B，不可接反

?        總線兩端應接 120Ω 終端電阻

?        同一總線最多可接入 32 臺設備

?        通信線應與動力線分開敷設，間距≥150mm

5.4 安裝注意事項

1.      安裝前必須切斷電源，嚴禁帶電操作

2.      安裝位置應盡可能靠近被保護設備

3.      多級 SPD 之間應保持足夠間距 (≥5 米) 或加裝退耦裝置

4.      接地電阻應符合要求：工業建筑≤4Ω，數據中心≤1Ω

5.      安裝完成后應檢查工作狀態是否正常，報警功能是否有效

六、應用場景與優勢

6.1 主要應用場景

?        數據中心與 IDC 機房：保障服務器、交換機等關鍵設備安全

?        通信基站與機房：確保通信網絡連續運行

?        光伏與風力發電站：無人值守場景下的遠程監控

?        工業自動化系統：保護 PLC、DCS 等控制系統

?        電力變電站與配電室：電力系統安全運行

?        交通樞紐與軌道交通：車站、機場、隧道等場所

?        智慧城市與安防系統：監控攝像頭、雪亮工程等

6.2 相比傳統 SPD 的優勢

?        提高可靠性：故障響應時間從 "天級" 縮短至 "分鐘級"

?        降低運維成本：替代傳統人工巡檢，減少 90% 的現場維護工作量

?        實現無人值守：特別適合偏遠地區和分散式設施

?        提升管理水平：從 "事后維修" 轉變?yōu)?"事前預防"

?        數據可追溯：完整記錄所有浪涌事件和設備狀態變化

?        系統集成性好：可與其他自動化系統無縫對接

七、維護與故障排查

7.1 日常維護

?        定期檢查：建議每季度進行一次現場檢查

?        狀態查看：檢查指示窗口顏色，綠色為正常，紅色為故障

?        接線檢查：檢查所有接線端子是否牢固，有無松動、發熱現象

?        接地檢查：定期測量接地電阻，確保符合要求

?        功能測試：每年測試一次遠程報警功能是否正常

7.2 常見故障排查

故障現象	可能原因	處理方法
指示窗口變紅	SPD 遭受雷擊或老化失效	立即更換故障模塊
遠程報警誤報	接線錯誤或接觸不良	檢查接線，確保連接牢固
遠程報警不報	干接點損壞或通信故障	測試干接點狀態，檢查通信線路
SPD 外殼發熱	漏電流過大或內部短路	立即斷電更換 SPD
后備保護器頻繁跳閘	SPD 擊穿或選型不當	檢查 SPD 狀態，更換合適規格的 SPD 和 SCB

7.3 更換流程

1.      斷開 SPD 前端的上級斷路器，驗電確認無電

2.      按下模塊釋放卡扣，拔出故障模塊

3.      檢查底座內部是否有燒蝕、積碳，如有清理干凈或更換底座

4.      插入?yún)?shù)相同的新模塊，聽到咔噠聲確認鎖緊

5.      合上上級斷路器，檢查指示窗口是否為綠色

6.      確認遠程報警信號已消除

八、相關標準與規范

?        GB/T 18802.1-2020：《低壓電涌保護器 第 1 部分：低壓配電系統的電涌保護器 性能要求和試驗方法》

?        GB 50057-2010：《建筑物防雷設計規范》

?        T/SLPA 000002.2-2021：《防雷智能在線監測系統 第 2 部分：SPD 智能在線監測裝置》

?        YD/T 1235.1-2021：《通信局站防雷與接地》

?        IEC 61643-11:2011：國際電工委員會標準

九、常見品牌與產品

?        國際品牌：施耐德 (iPRD 系列)、西門子 (BoltShield 系列)、伊頓、ABB

?        國內品牌：ZVD中為、安迅ANSUN、天津中力
