消防電話信號浪涌保護器與消防線路防雷器詳解

2026-06-17 · 閱讀317

一、基礎定義與核心定位

兩者均屬于消防系統專用浪涌保護器（SPD，又稱防雷器），是為消防電氣和通信線路設計的過電壓防護裝置，核心使命是泄放雷電感應、操作過電壓等瞬態浪涌電流，將殘壓限制在消防設備耐受范圍內，確保火災報警、應急通信、聯動控制等生命安全系統在雷擊等極端情況下不失效、不癱瘓。

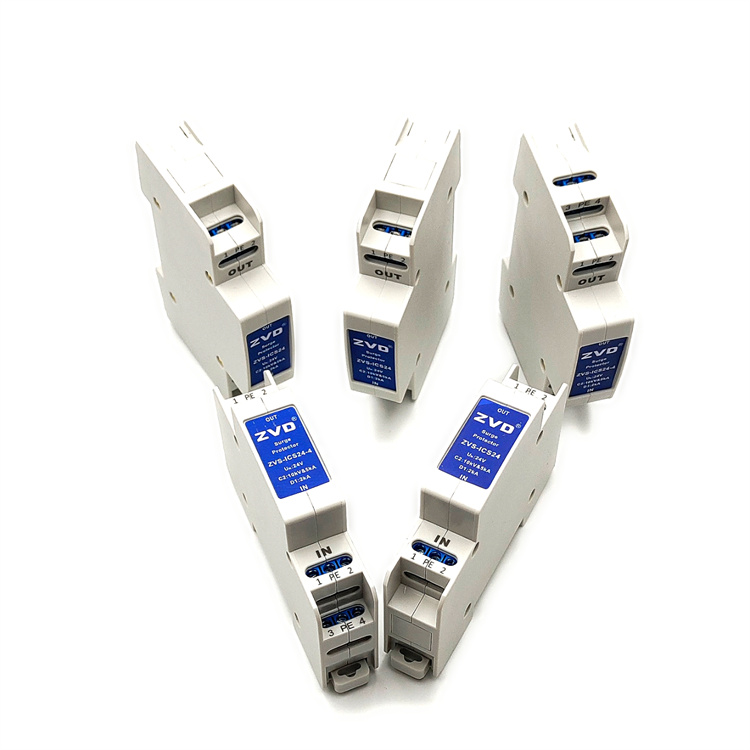

?        消防電話信號浪涌保護器：是信號類 SPD 的細分品類，僅針對消防電話系統的語音 / 控制信號線路設計，保護消防電話主機、分機、插孔電話等通信設備。

?        消防線路浪涌保護器：是消防系統各類線路 SPD 的統稱，涵蓋電源線路、報警總線、聯動控制線路、應急廣播線路、消防電話線路等所有消防專用線路的防護裝置。

二、核心工作原理

兩類產品工作原理一致，基于非線性電子元件的快速導通特性實現防護：

1.      正常狀態：SPD 對地呈高阻抗?fàn)顟B(tài)（兆歐級），不影響消防系統的正常信號傳輸和供電。

2.      浪涌發生時：當線路出現超過閾值的瞬態過電壓（如雷擊感應、大型設備啟停），SPD 在納秒級時間內迅速轉為低阻抗?fàn)顟B(tài)，將浪涌電流通過接地系統泄放到大地。

3.      浪涌結束后：自動恢復高阻抗?fàn)顟B(tài)，不影響系統后續運行。

三、產品分類與技術參數

（一）消防線路浪涌保護器的通用分類

按保護線路類型分為兩大類：

分類	保護對象	典型安裝位置
電源類 SPD	消防控制室總電源、UPS 電源、消防水泵 / 風機控制柜電源	總配電箱、樓層配電箱、設備控制柜進線端
信號類 SPD	報警總線、聯動控制線路、消防電話線路、應急廣播線路	消防主機進線端、樓層分線箱、現場設備端

消防浪涌保護器選型可以參考：http://m.25fb.cn/knowledge/0228359.html

消防電話信號浪涌保護器屬于信號類 SPD 的專用子類，專門適配消防電話系統的直流工作電壓和語音信號傳輸特性。

（二）關鍵技術參數（以主流產品為例）

1.      消防電話信號 SPD 核心參數

?    工作電壓：DC 0-30V（匹配消防電話系統直流供電）

?    標稱放電電流（8/20μs）：3-5kA

?    最大放電電流（8/20μs）：5-10kA

?    殘壓：≤4kV

?    響應時間：≤1ns

?    插入損耗：≤0.5dB（保證語音信號清晰傳輸）

2.      消防電源線路 SPD 核心參數

?    工作電壓：AC 220V/380V

?    一級 SPD：標稱放電電流≥80kA，Iimp≥12.5kA

?    二級 SPD：標稱放電電流≥40kA

?    三級 SPD：標稱放電電流≥20kA

?    殘壓：≤1.5kV（末端設備端）

四、強制標準與合規要求

消防系統 SPD 屬于安全關鍵產品，必須符合以下國家標準：

1.      GB 50057-2010《建筑物防雷設計規范》：規定了建筑物防雷分區和各級 SPD 的安裝要求，其中電源引入總配電箱處必須裝設 I 級試驗 SPD 為強制性條文。

2.      GB 50343-2012《建筑物電子信息系統防雷技術規范》：明確了電子信息系統（含消防系統）的雷電防護等級劃分和 SPD 選型、安裝要求。

3.      GB 50116-2013《火災自動報警系統設計規范》：要求火災自動報警系統的電源線路和信號線路應采取防雷措施。

4.      QX 10.1-2002《電涌保護器 第 1 部分：性能要求和試驗方法》：規定了 SPD 的電氣性能和試驗標準。

五、典型安裝位置與要求

（一）消防電話信號 SPD 安裝位置

1.      消防控制室：電話主機的進線端（外線引入處）

2.      樓層分線箱：各樓層消防電話線路的分線處

3.      現場設備端：重要區域的消防電話分機、插孔電話進線端

（二）通用安裝要求

1.      導線要求：SPD 連接導線應短直，總長度不宜超過 0.5m，截面積符合規范（電源 SPD 相線≥10mm2，接地線≥6mm2；信號 SPD 導線≥1.5mm2）。

2.      接地要求：SPD 接地端應以最短距離與所在防雷區的等電位接地端子板連接，接地電阻≤4Ω。

3.      分級防護：采用分級限壓方式，一級 SPD 與二級 SPD 之間線路長度應≥10m，確保各級 SPD 有效配合。

六、核心特點與選型要點

（一）產品核心特點

?        消防專用設計：匹配消防系統的工作電壓、傳輸速率和信號特性，不干擾消防設備正常運行。

?        高可靠性：采用壓敏電阻、氣體放電管、瞬態抑制二極管等多級保護電路，通流量大、殘壓低、響應快。

?        安全防護：內置過熱、過流保護裝置，避免 SPD 自身故障引發火災。

?        安裝便捷：采用導軌式安裝，適配消防控制柜和配電箱的標準導軌。

（二）選型要點

1.      按線路類型選型：電源線路選電源類 SPD，信號線路選對應信號類 SPD，嚴禁混用。

2.      按防護等級選型：根據建筑物雷電防護等級（A/B/C 級）選擇對應通流量的 SPD。

3.      匹配工作電壓：SPD 的持續工作電壓應略高于線路的最高工作電壓。

4.      關注殘壓：末端設備端 SPD 的殘壓應低于被保護設備的耐受電壓（消防主機耐受電壓通常為 1.5kV）。

七、重要性與應用場景

消防系統是建筑物的 “生命防線”，雷擊浪涌是導致消防設備損壞的主要原因之一。據統計，超過 60% 的消防系統故障與雷擊浪涌有關，尤其是在我國南方多雷雨地區、沿海城市和金屬礦區附近，消防線路 SPD 是必不可少的安全裝置。

典型應用場景包括：住宅建筑、商業綜合體、醫院、學校、工廠、倉庫、交通樞紐等所有安裝有火災自動報警系統和消防電話系統的場所。
