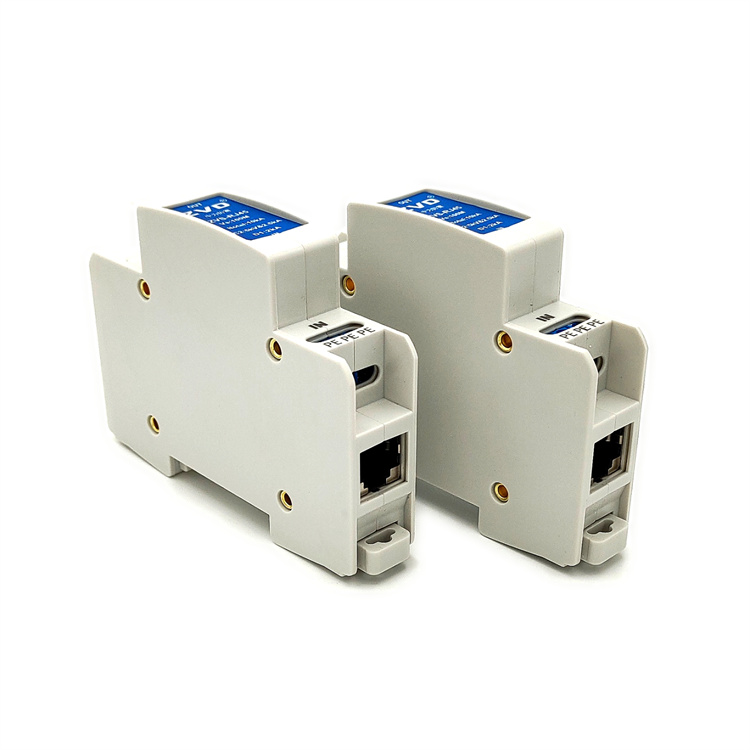

千兆網絡防雷器插損/回波損耗測試全解
先給出四個核心問題的明確結論：
1. 測試對象：是測線對之間的差分信號，而非單根導線對地；
2. 千兆測試能力：完全可以測 1000M 對應性能，不存在 “只能測 100M” 的限制；
3. CAT6 要求：有明確的標準限值，且不僅考核插損、回波損耗，還包含串擾等指標；
4. 核心依據：測試遵循 GB/T 18802.21-2016（信號 SPD 通用標準）和 TIA-568 / ISO/IEC 11801（布線標準）。
一、測試對象：差分線對測試（線對之間）
千兆以太網是100Ω 平衡差分傳輸系統，信號在雙絞線的兩根線之間傳輸，因此插入損耗、回波損耗必須按 \\ 差分模式（線對之間）\\ 測試，單端（單線對地）測試結果完全無效。
關鍵細節
? 1000BASE-T 千兆以太網使用全部4 個線對（1-2、3-6、4-5、7-8）雙向全雙工傳輸，因此4 個線對必須分別測試，不能只測其中 2 對（百兆僅用 2 對）。
? 標準測試中用差分 S 參數表征：
? 插入損耗（IL）：對應 Sdd21（端口 1→端口 2 的差分傳輸系數），取絕對值，單位 dB，數值越小越好；
? 回波損耗（RL）：對應 Sdd11 / Sdd22（端口 1 / 端口 2 的差分反射系數），單位 dB，數值越大越好。
? 國標 GB/T 18802.21-2016 明確規定：平衡型信號 SPD 需通過平衡 - 不平衡轉換器（巴倫）進行測試，本質就是差分模式測試。
二、測試帶寬：可測千兆，無 “只能測 100M” 的限制
“只能測 100M” 是典型誤區，核心是混淆了傳輸速率（Mbps）和測試頻率（MHz）。
1. 速率與頻率的對應關系
|
網絡標準 |
用線對數 |
主頻 |
需覆蓋測試頻率 |
對應線纜等級 |
|
100BASE-TX（百兆） |
2 對 |
31.25MHz |
DC~100MHz |
CAT5e |
|
1000BASE-T（千兆） |
4 對 |
62.5MHz |
DC~125MHz |
CAT5e / CAT6 |
|
10GBASE-T（萬兆） |
4 對 |
— |
DC~500MHz |
CAT6a |
|
千兆 1000BASE-T 采用 PAM5 四電平編碼，基頻 62.5MHz，諧波延伸至 125MHz，因此測試覆蓋到 125MHz 即可完整驗證千兆兼容性；若要滿足 CAT6 標準，需覆蓋到250MHz全頻段。
|
2. 測試可行性
只要測試儀器的頻率帶寬≥125MHz，就可以完整測試千兆防雷器的傳輸性能：
? 正規防雷器廠家的型式試驗均按 \\DC\100MHz（CAT5e / 千兆）**或**DC\250MHz（CAT6）\\ 掃頻測試；
? 所謂 “只能測 100M” 通常是兩種情況：儀器帶寬不足，或只測試了百兆用的 2 對線，而非千兆 4 對全測。
三、標準測試方法（兩種主流方案）
方法 1：實驗室高精度測試 —— 矢量網絡分析儀（VNA）
這是 GB/T 18802.21 規定的仲裁級測試方法，用于產品型式試驗和精準研發測試。
測試配置
? 儀器：2 端口 / 4 端口矢量網絡分析儀，帶寬≥250MHz；
? 配件：RJ45 差分測試夾具、100Ω 平衡校準件（開路 / 短路 / 負載）、平衡 - 不平衡轉換器（巴倫，單端儀器需配）；
? 測試線：高頻低損測試電纜，總長度≤1m。
測試步驟
1. 端口校準：將校準面延伸到 RJ45 接口端面，消除測試線、夾具的損耗和反射，這是數據準確的核心前提；
2. 參數設置：設置掃描范圍（推薦 1MHz~250MHz）、掃描點數、測試電平（推薦 - 10dBm）；
3. 逐對測試：依次對 4 個線對進行差分模式測試，記錄 Sdd21（插損）、Sdd11/Sdd22（回損）的頻率曲線；
4. 數據判定：提取工作頻段內的插損最大值、回損最小值，與標稱值對比。
常規合格閾值
? 插入損耗：≤0.5dB@100MHz，優質產品可做到≤0.2dB；
? 回波損耗：≥20dB@100MHz。
方法 2：工程現場測試 —— 線纜認證測試儀
適合現場驗收，直接驗證 “防雷器串入后整條鏈路是否仍滿足 CAT6 / 千兆要求”，代表儀器如福祿克 DSX-5000/8000。
測試步驟
1. 按 CAT6 永久鏈路 / 信道標準搭建測試鏈路，將防雷器串入鏈路中間；
2. 儀器選擇對應測試標準（如 CAT6 Channel）；
3. 一鍵自動測試，儀器會自動完成插損、回損、近端串擾、時延等全套參數掃描；
4. 直接輸出 “通過 / 失敗” 結果，可直觀判斷防雷器是否影響鏈路等級。
四、CAT6 的測試要求
CAT6 的標準分為兩部分：整條鏈路的限值和防雷器器件級的兼容性要求。
1. CAT6 鏈路的標準限值（100 米信道）
依據 TIA-568-C.2、ISO/IEC 11801，核心參數限值如下：
|
頻率 |
插入損耗（IL）最大值 |
回波損耗（RL）最小值 |
|
1MHz |
≤2.1dB |
≥19.0dB |
|
10MHz |
≤6.3dB |
≥18.0dB |
|
100MHz |
≤21.3dB |
≥20.1dB |
|
250MHz |
≤35.8dB |
≥17.3dB |
|
注意：以上是100 米完整 CAT6 鏈路的總限值，不是單個防雷器的指標。單個防雷器的插損通常僅 0.2~0.5dB，對整條鏈路影響很小。 |
2. 防雷器的 CAT6 兼容性要求
宣稱 “支持 CAT6 / 千兆” 的網絡防雷器，必須滿足：
? 工作頻率覆蓋 DC~250MHz，全頻段內插損平坦、無突變尖峰；
? 差分阻抗保持 100Ω±15%，保證回波損耗達標；
? 線對間隔離度足夠高，避免 \\ 近端串擾（NEXT）、功率和串擾（PSNEXT）\\ 超標；
? 串入 100 米 CAT6 鏈路后，整體傳輸參數仍符合 CAT6 標準。
3. 容易忽略的 CAT6 附加要求
CAT6 比 CAT5e 更嚴格的地方在于串擾指標。很多廉價防雷器插損、回損看似合格，但內部線對隔離差，導致串擾超標，表現為 “能連上千兆但丟包、不穩定”。因此 CAT6 級測試必須同步考核 NEXT、PSNEXT、ELFEXT 等參數。
五、常見測試誤區澄清
1. 單端測試無效：以太網是差分系統，單線對地的測試結果不能反映實際工作狀態；
2. 只測 1 對線不完整：千兆用 4 對線，必須 4 對全測，否則無法驗證千兆兼容性；
3. 單點頻率測試無意義：必須掃頻測試全頻段特性，僅測 1 個頻點不能代表整體性能；
4. 不校準數據失真：夾具和測試線的損耗會嚴重疊加到結果中，未校準的測試數據沒有參考價值。
