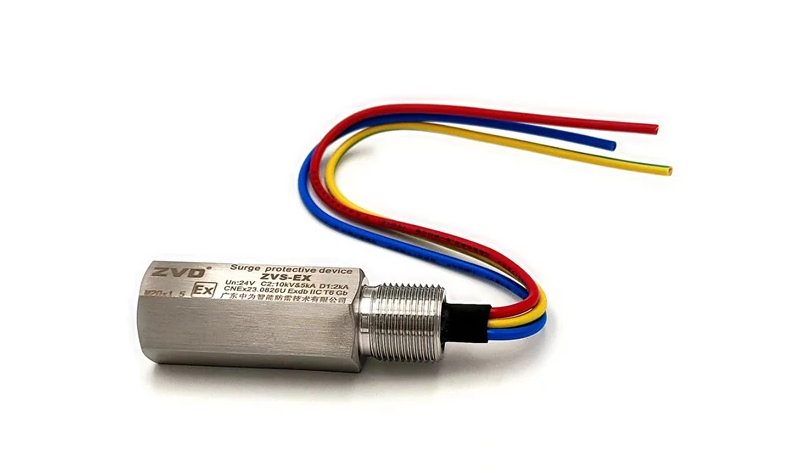

管式儀表信號防雷器（行業也常稱管式浪涌保護器、現場儀表防雷器）是采用圓柱形金屬密封外殼、螺紋接口安裝、專為工業現場端儀表信號線路設計的小型化電涌保護器，主打現場設備側直接安裝、防水防爆、低插入損耗、高環境適應性，是工業現場儀表、野外監測設備信號側浪涌防護的主流產品形態，常與機柜內導軌式信號防雷器配合，構成 “現場端 + 機房端” 兩級防護架構。

一、產品定位與核心價值

它的核心定位是現場設備端的末端精細防護，解決傳統導軌式 SPD 無法直接安裝在野外 / 防爆現場、防護距離過長的問題：

?        直接安裝在儀表、變送器、傳感器的進線口，縮短保護距離，最大程度降低殘壓

?        密封結構適應野外淋雨、潮濕、粉塵等惡劣環境

?        防爆認證可直接用于易燃易爆危險區域

?        體積小巧，不占用機柜空間，適合分散式現場點位

二、結構與內部組成

2.1 外部結構

?        外殼：絕大多數采用 304/316 不銹鋼一體圓柱形管狀外殼，具備機械強度高、耐腐蝕、屏蔽電磁干擾的特點

?        安裝接口：一端為標準外螺紋，常見規格 M20×1.5、G1/2"、NPT1/2"、G3/4"，可直接擰入儀表接線腔或防爆接線盒

?        出線方式：另一端引出多芯屏蔽電纜（2 芯 / 3 芯 / 4 芯），對應不同線制的儀表回路

?        接地端：自帶接地引腳或通過外殼螺紋接地，實現等電位連接

2.2 內部防護電路

內部采用多級無源防護架構，無需外接電源，并聯 / 串聯在信號回路中：

1.      第一級：氣體放電管（GDT）：泄放大電流浪涌，承擔主要通流容量

2.      第二級：退耦元件：串聯小阻值無感電阻或電感，實現兩級防護時序配合

3.      第三級：TVS 瞬態抑制二極管：精準鉗位殘壓，保護后端精密芯片

4.      本安型產品額外增加限流、限能元件，滿足本質安全防爆要求

三、主要分類

3.1 按防爆等級劃分

類型	防爆標志	適用區域	特點
本質安全型	Ex ia IIC T6 Ga	0 區、1 區、2 區危險環境	電路本身限能，正常 / 故障狀態均不會點燃爆炸性氣體，安全性最高
隔爆型	Ex db IIC T6 Gb	1 區、2 區危險環境	外殼隔爆，內部爆炸不會引燃外部環境，通流容量可做更大
普通防水型	無防爆認證	非防爆野外 / 工業場景	IP67 防水，成本更低，適用于水利、環保等非爆野外監測

3.2 按信號制式劃分

?        4-20mA 模擬量型：兩線制 / 三線制，適配壓力變送器、投入式水位計、溫度變送器等，帶寬低、插損極小，不影響采集精度

?        RS485 / 數字信號型：四線制，適配雷達水位計、流量計、工業總線設備，支持 10Mbps 以?xún)?nèi)傳輸速率，差分阻抗匹配

?        開關量 / 脈沖型：適配電磁閥、接近開關、振弦式傳感器，低工作電壓、低結電容

3.3 按接入方式劃分

?        并聯式：防雷器并聯在線路與地之間，串聯阻抗極小，幾乎無信號衰減，是市面主流方案

?        串聯式：線路串聯接入防雷器，退耦效果更好，通流能力更強，插損略高于并聯式

四、核心技術特點

1.      高防護等級：整體 IP67 防水防塵，可直接露天安裝，適應雨淋、高濕、鹽霧等惡劣環境

2.      防爆合規：多數型號取得防爆認證，可直接用于石油、化工、燃?xì)獾缺ㄎｋU(xiǎn)區域

3.      低寄生參數：內部元件緊湊布局，寄生電容、寄生電感極小，插入損耗通常≤0.3dB，不影響信號傳輸精度和距離

4.      響應速度快：納秒級響應（≤1ns），適配低電平敏感儀表電路

5.      耐腐蝕：不銹鋼外殼適配沿海、化工腐蝕環境，使用壽命遠高于塑料外殼產品

6.      安裝便捷：螺紋旋入式安裝，接線簡單，無需額外固定支架

五、關鍵技術參數（主流規格）

參數項	典型數值	說明
標稱工作電壓 Un	DC 24V	適配絕大多數工業儀表供電電壓
最大持續工作電壓 Uc	DC 32V	預留電壓余量，避免正常工作下導通
標稱放電電流 In	5kA（8/20μs）	常規通流規格
最大放電電流 Imax	10kA（8/20μs）	極限耐受能力
電壓保護水平 Up	≤58V（線 - 線）	殘壓水平，遠低于儀表接口耐壓
響應時間	≤1ns	快速動作
傳輸帶寬	10MHz~20MHz	覆蓋模擬量、中低速數字信號
工作溫度	-40℃~+85℃	寬溫適應野外環境
防護等級	IP67	防水防塵
常見螺紋規格	M20×1.5、G1/2"、NPT1/2"	適配主流儀表接口

六、安裝與接線規范

6.1 安裝位置

?        必須緊貼被保護儀表的進線端安裝，距離越近保護效果越好，建議走線長度≤0.5m

?        通常直接擰入儀表的接線腔螺紋口，或安裝在現場防爆接線盒內

?        野外水利監測場景，安裝在水位計、傳感器的信號出線處，避免長線感應浪涌侵入設備

6.2 接線與接地

?        信號線按顏色一一對應連接，正負極 / AB 線不可接反

?        接地線必須短、直，采用≥2.5mm2 多股銅線，直接接儀表外殼或現場接地極

?        屏蔽層單端接地，避免形成地環路干擾信號

?        螺紋安裝時，可通過螺紋接觸面實現外殼接地，無需額外接地線

6.3 注意事項

?        必須與機柜端導軌式信號防雷器配合使用，形成兩端分級防護

?        不同信號類型不可混用，禁止用網絡信號防雷器替代儀表專用管式防雷器

?        防爆場景下，必須使用同等級防爆產品，安裝時保證螺紋嚙合扣數≥5 扣

七、典型應用場景

1.      石油化工行業：現場壓力變送器、溫度變送器、流量計、可燃?xì)怏w探測器的信號防護，滿足防爆要求

2.      水利水文行業：野外水位計、雨量計、水質監測傳感器的信號防雷，適應露天潮濕環境

3.      工業自動化：廠區分散布置的傳感器、電磁閥、現場總線設備的浪涌保護

4.      燃?xì)庥蜌庑袠I(yè)：場站、管線現場儀表的防爆型浪涌防護

5.      環保監測行業：戶外空氣質量監測、水文水質監測站的現場儀表防護

八、與普通導軌式信號防雷器的區別

對比維度	管式儀表信號防雷器	導軌式信號防雷器
安裝位置	現場儀表端，設備側	機柜 / 配電箱內，采集側
外殼結構	不銹鋼管狀密封，IP67	塑料模塊外殼，IP20
安裝方式	螺紋旋入式	35mm 標準導軌卡裝
防爆能力	多數帶防爆認證，可用于危險區域	無防爆認證，僅室內安全區域
環境適應性	防水、防塵、耐腐蝕，可露天安裝	僅室內干燥環境
保護距離	極短，殘壓更低	距離長，殘壓相對更高
適用點位	分散式現場單點	集中式機柜內多點

九、選型核心要點

1.      匹配信號制式與線制：4-20mA 選模擬量專用，RS485 選總線專用，確認是 2 線、3 線還是 4 線制

2.      電壓匹配：Uc 必須高于線路最高工作電壓，24V 儀表系統選 Uc≥DC32V

3.      防爆與防護等級：爆炸危險區域必須選對應防爆認證產品；野外露天選 IP67 防水型

4.      接口規格：確認儀表螺紋規格（公制 M / 英制 G / 美制 NPT），保證安裝適配

5.      通流容量：常規區域 In≥5kA，強雷區選 In≥10kA 規格

6.      水利場景選型建議：現場水位計端選 IP67 防水管式防雷器，機房 RTU 側配導軌式防雷器，兩端形成完整防護鏈路
